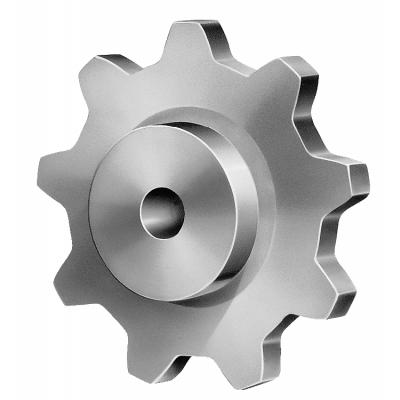

Звездочки со ступицей
Звездочки без ступицы
Натяжные звездочки
Звездочки под втулку
Звездочки двойные для однорядных цепей
Звзедочки под заказ
Звездочки для приводных цепей производства ЗАО "Могилевский инструментальный завод" :
Изготавливаем звёздочки для цепей типа ТРД, ПРД и тяговых цепей.
Освоено изготовление туеров и звёздочек для круглозвенных цепей под любой тип цепи.
Производим шестерни и вал-шестерни.
Изготовление шестерен
Рекомендации по выбору звёздочек для цепной передачи.
Минимальное число зубьев ведущей звёздочки Z выбирают в зависимости от частоты её вращения n:
Z = 13…15 при n < 200 об/мин;
Z = 17…19 при n = 250…650 об/мин;
Z = 21…23 при n > 700 об/мин.
Для приводов, работающих с ударными нагрузками, независимо от частоты вращения число зубьев должно быть не менее Z = 23.
Максимальное число зубьев звездочки для приводной цепи Z ограничено:
для втулочной цепи Z<90;
для роликовой цепи Z<120.
Предпочтительно принимать нечётные числа зубьев звездочек цепных, что в сочетании с четным числом звеньев цепи способствует более равномерному ее изнашиванию.
Материал звездочек выбирают в зависимости от назначения и конструкции цепной передачи. Для изготовления ведущих звездочек с малым числом зубьев (Z<30) неответственного назначения применяют сталь 20 (цементация, закалка, отпуск); ответственного назначения - сталь 40, 50 (закалка, отпуск); при повышенных передаваемых нагрузках сталь 40Х, 45Х, 45ХН (закалка, отпуск). Для ведомых звездочек больших диаметров с большим числом зубьев (Z>50), кроме перечисленных материалов, может быть применен серый чугун СЧ15, СЧ20, СЧ35 и др.
Возможно изготовление звездочек по индивидуальным чертежам.
